SISTEMI DI FILTRAZIONE
Serie "Bergamo"

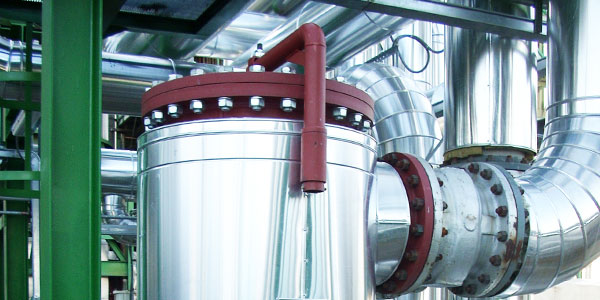

Gruppi di filtrazione
Sistema di filtrazione di tipo a cestello e calza progettato e specializzato per impianti e reti di teleriscaldamento, dimensionato in funzione delle portate nominali della rete e del grado di filtrazione desiderato. Il sistema è montato package a singolo o doppio corpo per ragioni di portata e di manutenzione. E' completo di organi di controllo, misura e sicurezza, nonchè di misuratore e trasmettitore di sporcamento idoneo per l'integrazione su sistemi di supervisione esistenti tramite segnali analogici e/o digitali standard ed unificati. Il grado di filtrazione può essere variato anche in corso di esercizio a seconda dello sporcamento rilevato.
- Portata nominale: 35÷2000 m3/h.
- Grado di filtrazione: 1÷1000 μm.
- Perdita di carico: <0,3 bar.
- Temperatura max TLR: 135°C.
- Pressione max TLR: 25 barg.
- Certificazioni: CE/PED.
Range
Mod. Bergamo
Gruppi di filtrazione a cestello per reti di teleriscaldamento.
| POS. | Modello |
Portata nominale (m³/h) |
n. filtri in parallelo |
Capalità S/D (l) |
h (mm) |
d (mm) |
BOCCHELLI in/out |
progetto idraulico |
Temp. di PROGETTO (°C) |
|---|---|---|---|---|---|---|---|---|---|
| 122 | Bergamo 35 | 35 | 1/2 | 73/146 | 1184 | 324 | DN100 | PN10÷PN25 | 135 |
| 123 | Bergamo 70 | 70 | 1/2 | 156/146 | 1250 | 457 | DN125 | PN10÷PN25 | 135 |
| 124 | Bergamo 100 | 100 | 1/2 | 156/312 | 1250 | 457 | DN125 | PN10÷PN25 | 135 |
| 125 | Bergamo 150 | 150 | 1/2 | 156/312 | 1250 | 457 | DN125 | PN10÷PN25 | 135 |
| 126 | Bergamo 300 | 300 | 1/2 | 390/312 | 1800 | 558 | DN300 | PN10÷PN25 | 135 |
| 127 | Bergamo 500 | 500 | 1/2 | 390/780 | 1800 | 558 | DN300 | PN10÷PN25 | 135 |
| 128 | Bergamo 1000 | 1000 | 1/2 | 765/780 | 2410 | 711 | DN400 | PN10÷PN25 | 135 |
| 129 | Bergamo 2000 | 2000 | 2 | 1530 | 2410 | 711 | DN400 | PN10÷PN25 | 135 |
Working condition
| ACQUA CALDA |
ACQUA SURRISCALDATA |
RAFFRESCAMENTO | |
|---|---|---|---|
|
PROGETTO TERMICO CIRCUITO TLR |
90/65°C | 115/65°C | 7/11°C |
|
PROGETTO MECCANICO CIRCUITO TLR |
PN16÷PN25 | PN16÷PN25 | PN16÷PN25 |
|
PROGETTO TERMICO SST SECONDARIO |
85/55°C | 85/55°C | 14/8°C |
|
PERDITE DI CARICO NOMINALE SST CIRCUITO 1°/2° |
10/3 mca | 10/3 mca | 10/3 mca |
|
VELOCITà FLUIDO CIRCUITO TLR |
0,5÷2 m/s | 0,5÷2 m/s | 0,5÷2 m/s |
|
PREVALENZA POMPE A BOCCA DI CENTRALE |
0,5÷9 bar | 0,5÷9 bar | 0,5÷9 bar |
|
PERDITA DI CARICO CIRCUITO INTERNO ALLA CENTRALE |
0,5÷1,5 bar | 0,5÷1,5 bar | 0,5÷1,5 bar |
