SCAMBIATORI A FASCIO TUBIERO
Serie "Novara"

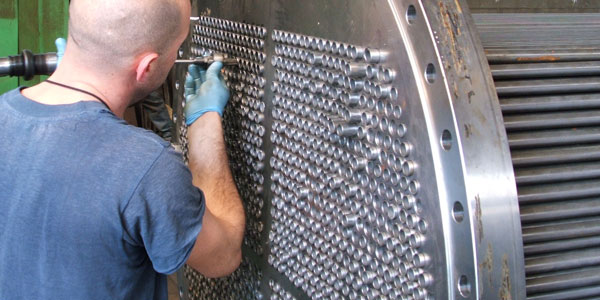

Scambiatori a fascio tubiero
Scambiatori di calore a fascio tubiero specializzati per applicazioni di teleriscaldamento ad acqua calda o surriscaldata. Gli scambiatori di calore sono stati standardizzati per l'applicazione tipica del teleriscaldamento.
Occorre comunque una verifica progettuale sui dati di processo specifici.
La fornitura può essere comprensiva anche del progetto termofluidodinamico o solo di disegno meccanico. è possibile costruire su disegno del cliente nei casi di rifacimento, revamping, manutenzione o potenziamento di impianti esistenti (anche per impieghi nelle sottostazioni d'utenza, con acqua calda o surriscaldata al primario).
- Mod. Novara 1: circuito primario a vapore
- Mod. Novara 2: circuito primario a olio diatermico
- Potenza temica: 2÷100 MWt.
- Circuito primario: vapore, olio diatermico.
- Circuito secondario: acqua calda o surriscaldata.
- Progetto idraulico fluido primario: 30 barg.
- Progetto idraulico fluido secondario: 25 barg.
Range
Mod. Novara 1/2
Scambiatori di calore a fascio tubiero a vapore o olio diatermico per teleriscaldamento.
| POS. | Modello |
Potenza termica (MWt) |
Portata nominale TLR acqua calda/surr. (m3/h) |
PrOGETTO IDRAULICO fluido primario (barg) |
PrOGETTO IDRAULICO fluido SECONDARIO (barg) |
Temperatura di progetto vapore/olio diatermico (°C) |
Temperatura di progetto TLR acqua calda/surr. (°C) |
Perdita di carico lato TLR (bar) |
|---|---|---|---|---|---|---|---|---|
| 85 | Novara 1/2-50 | 5 | 172/86 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 86 | Novara 1/2-75 | 7,5 | 258/129 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 87 | Novara 1/2-100 | 10 | 344/172 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 88 | Novara 1/2-150 | 15 | 516/258 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 89 | Novara 1/2-200 | 20 | 688/344 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 90 | Novara 1/2-300 | 30 | 1032/516 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 91 | Novara 1/2-500 | 50 | 1720/860 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 92 | Novara 1/2-750 | 75 | 2580/1290 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
| 93 | Novara 1/2-1000 | 100 | 3440/1720 | 10÷30 | 6÷25 | 135÷250/400 | 95/135 | < 0,5 |
Mod. Novara 1
Mod. Novara 2
Working condition
| ACQUA CALDA |
ACQUA SURRISCALDATA |
RAFFRESCAMENTO | |
|---|---|---|---|
|
PROGETTO TERMICO CIRCUITO TLR |
90/65°C | 115/65°C | 7/11°C |
|
PROGETTO MECCANICO CIRCUITO TLR |
PN16÷PN25 | PN16÷PN25 | PN16÷PN25 |
|
PROGETTO TERMICO SST SECONDARIO |
85/55°C | 85/55°C | 14/8°C |
|
PERDITE DI CARICO NOMINALE SST CIRCUITO 1°/2° |
10/3 mca | 10/3 mca | 10/3 mca |
|
VELOCITà FLUIDO CIRCUITO TLR |
0,5÷2 m/s | 0,5÷2 m/s | 0,5÷2 m/s |
|
PREVALENZA POMPE A BOCCA DI CENTRALE |
0,5÷9 bar | 0,5÷9 bar | 0,5÷9 bar |
|
PERDITA DI CARICO CIRCUITO INTERNO ALLA CENTRALE |
0,5÷1,5 bar | 0,5÷1,5 bar | 0,5÷1,5 bar |
